Бойлер — не той прилад, який можна просто повісити на стіну і забути. Від того, наскільки правильно підключена водопровідна частина, залежить і термін служби бака, і безпека всієї системи. Помилки тут коштують дорого: то трубу зірве тиском, то бак почне іржавіти зсередини через відсутність зворотного клапана.
Розберемо весь процес підключення накопичувального водонагрівача до водопроводу без зайвої води — тільки конкретні кроки, які реально повторити самому, маючи базові навички роботи з інструментом.
Що знадобиться для роботи
Перш ніж лізти в стіну зі свердлом, варто зібрати весь комплект. Ось приблизний список того, що точно знадобиться:
- сам бойлер (Ariston, Thermex, Electrolux, Gorenje — принцип підключення однаковий у всіх);
- група безпеки (запобіжний клапан) — часто йде в комплекті, але краще перевірити;
- гнучкі підводки або металопластикові труби;
- фітинги — трійники, кутники, американки;
- фум-стрічка або лляна підмотка з пастою;
- розвідні ключі, набір ключів-«газовок»;
- перфоратор з дюбелями (якщо бак ще не висить);
- рулетка, рівень, олівець.
Окремо варто згадати про запірні крани — їх потрібно мінімум два, на вході холодної води і на виході гарячої. Без них будь-який дрібний ремонт перетвориться на аварійне перекриття стояка по всій квартирі.

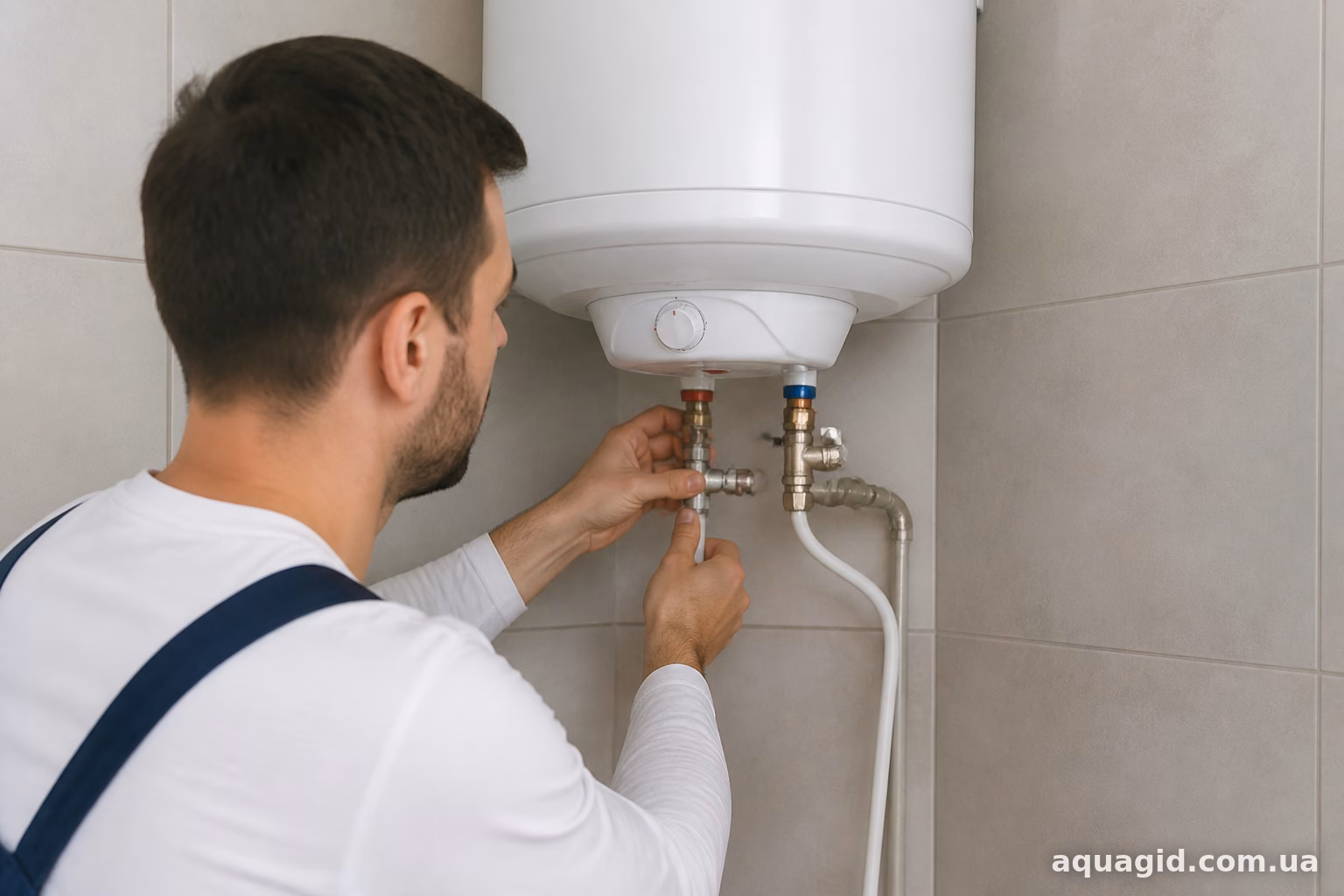

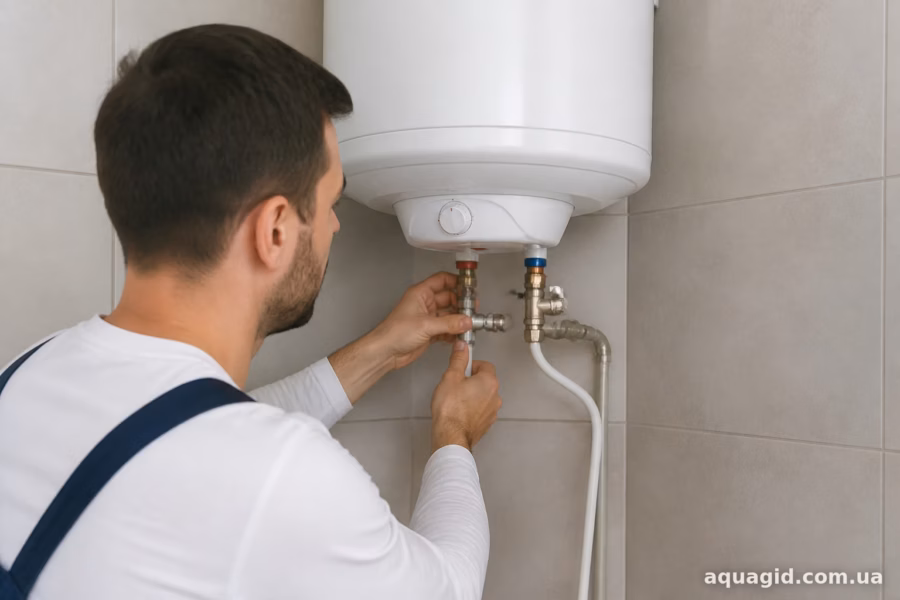

Підготовчий етап: куди вішати і чи витримає стіна
Бойлер об’ємом 80-100 літрів з водою важить під сотню кілограмів. Гіпсокартонна перегородка такого навантаження не витримає, навіть якщо здається міцною. Ідеальний варіант — капітальна стіна з цегли або бетону. Якщо іншого місця немає, під бак роблять окрему металеву раму, закріплену в підлогу і стелю.
Висота підвісу — на розсуд власника, але зручніше залишити хоча б 15-20 см знизу для обслуговування ТЕНа та зливу води. Кронштейни зазвичай йдуть у комплекті, головне — правильно розмітити отвори по рівню, інакше бак перекосить і патрубки будуть стирчати під кутом.
Ще один момент, про який часто забувають: перед монтажем варто перекрити стояк холодної води на весь будинок або квартиру, залежно від того, де стоїть загальний вентиль.
Схема підключення: де вхід, де вихід
На корпусі бойлера завжди є два патрубки, позначені кольором або стрілками. Синій — це вхід холодної води, червоний — вихід гарячої. Плутати їх не можна: якщо переплутати, вода піде в обхід нагрівального елемента і з крана litиме холодна, скільки б бак не грів.
Загальна логіка підключення виглядає так: від стояка холодної води робиться відгалуження, на нього ставиться трійник — одна лінія піде на бойлер, друга залишиться для звичайного холодного крана (якщо потрібно змішувати воду вручну або є ще й змішувач без бойлера). На вході в бак обов’язково стоїть група безпеки, а вже після неї — запірний кран.
Вихід гарячої води з бойлера підключається безпосередньо до труби, що йде до змішувачів у ванній і на кухні. Тут теж не завадить поставити кран — для зручності обслуговування без необхідності зливати весь бак.

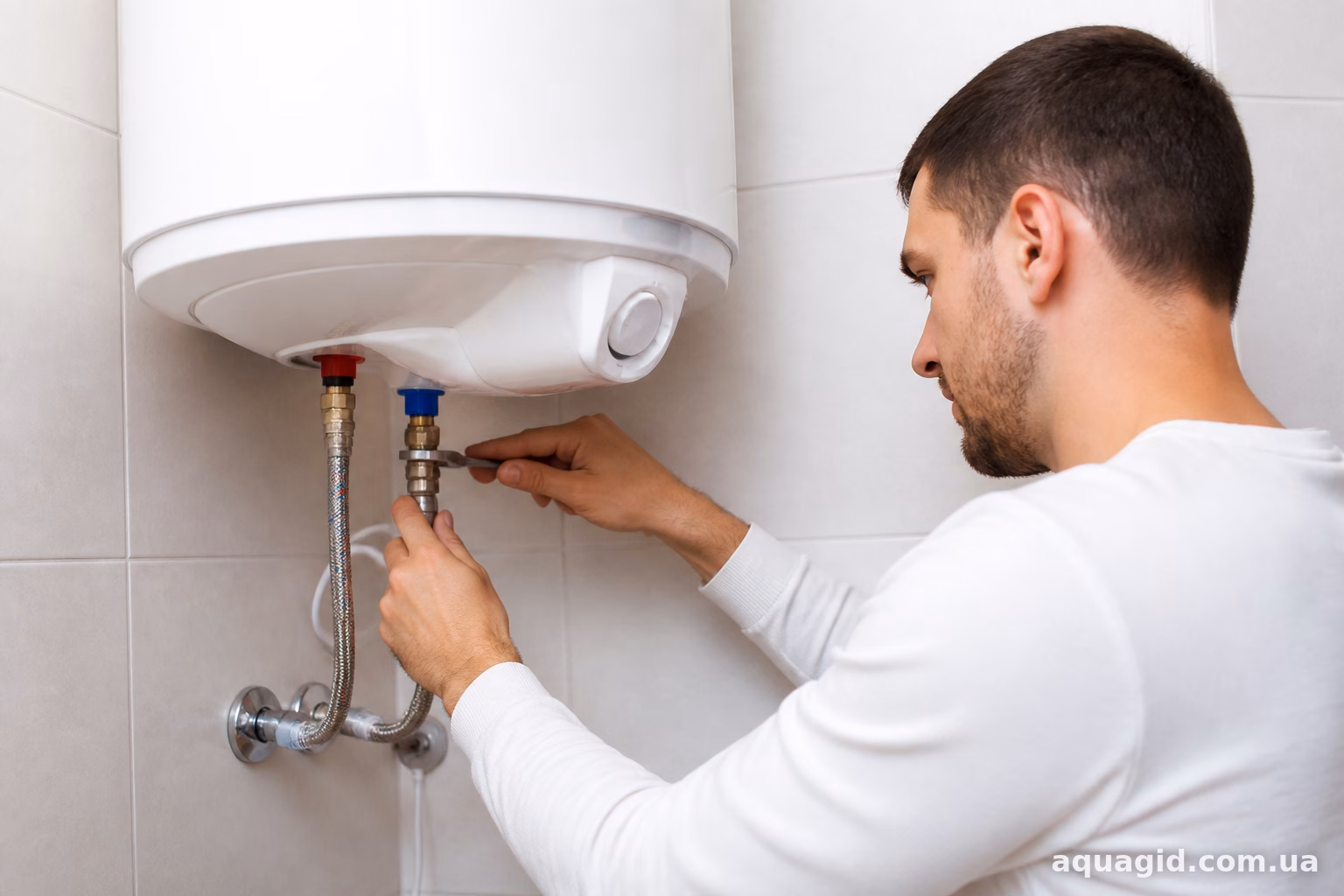

Крок 1. Монтаж групи безпеки
Група безпеки — це комбінований пристрій: зворотний клапан плюс запобіжний. Вона накручується безпосередньо на вхідний патрубок бойлера (синій). Зворотний клапан не дає гарячій воді потрапити назад у стояк холодної, коли бак нагрівається і тиск усередині зростає. Запобіжний клапан скидає надлишок тиску через невеликий отвір — саме тому під бойлером завжди варто ставити ємність або виводити трубку в каналізацію, туди капає вода під час нагріву.
Резьбові з’єднання обов’язково герметизують фум-стрічкою. Лляна підмотка теж підходить, але з пастою вона більш капризна для новачка.
Крок 2. Підключення холодної води
Від трійника на стояку холодної води тягнеться труба до групи безпеки бойлера. Тут можна використовувати як металопластик з обжимними фітингами, так і звичайні гнучкі підводки з обплетенням — вони простіші в монтажі і не потребують спеціального інструменту для гнуття труб.
Обов’язково ставиться запірний кран перед групою безпеки. Без цього крана перекрити воду на бойлер можна буде тільки через загальний стояк, а це незручно, якщо треба зняти бак для чистки чи заміни ТЕНа.
Крок 3. Підключення гарячої води
Вихідний патрубок (червоний) з’єднується з трубою, що йде на змішувачі. Тут теж бажано поставити кран — трапляється, що потрібно відключити саме гарячу лінію, наприклад, при заміні змішувача в ванній, а бойлер при цьому продовжує працювати.
Якщо в будинку кілька точок водозабору — ванна, кухня, можливо ще й пральна машина з підключенням до гарячої води — розводку варто продумати заздалегідь, ще на етапі закупівлі труб і фітингів. Переробляти вже змонтовану систему набагато складніше.

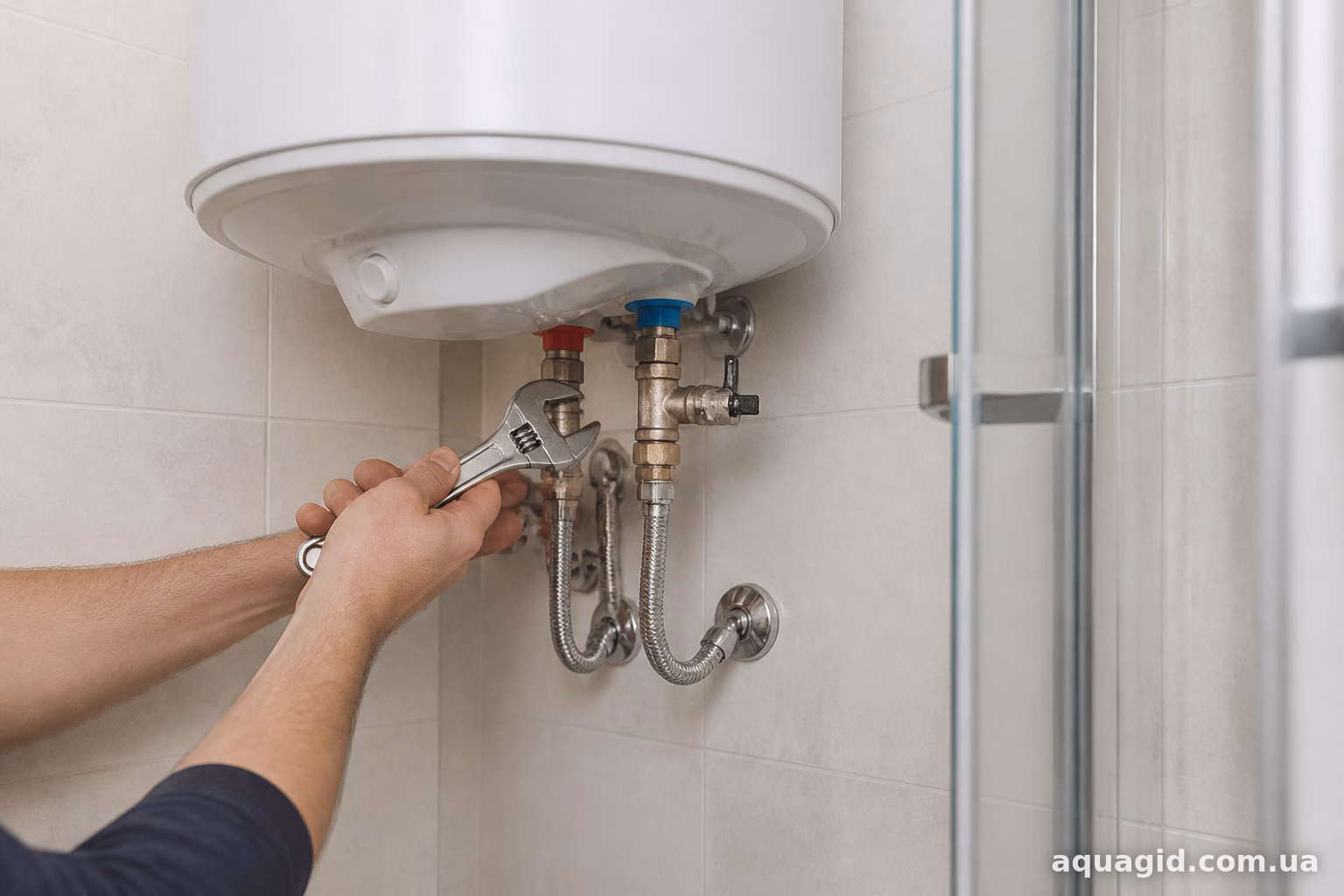

Крок 4. Перевірка герметичності
Після того як всі з’єднання зроблені, відкривається кран подачі холодної води. Бак починає наповнюватися — це видно і чутно, вода йде із шумом, поки не заповнить весь об’єм. Коли бак заповнений, з крана гарячої води (він поки закритий) через якийсь час має піти повітря і бризки — це ознака того, що бак повний і повітря вийшло через відкритий кран змішувача (його спеціально відкривають перед заповненням, щоб випустити повітря з системи).
Далі протягом 15-20 хвилин варто просто спостерігати за всіма з’єднаннями. Група безпеки, різьбові з’єднання, місця врізки в стояк — все це потенційні точки протікання. Якщо десь підтікає, кран перекривається, з’єднання підтягується або перемотується заново.
Крок 5. Підключення до електромережі
Тут головне правило — тільки після повного заповнення бака водою. Вмикати порожній бойлер в розетку не можна ні за яких обставин, ТЕН згорить миттєво, оскільки нагрівальний елемент розрахований на роботу в воді, а не на повітрі.
Бажано, щоб бойлер підключався через окрему розетку з заземленням, а лінія від щитка йшла через окремий автомат. Потужні моделі на 2-2,5 кВт створюють серйозне навантаження, і якщо проводка стара — краще прокласти новий кабель перерізом мінімум 2,5 мм².
Типові помилки при самостійному підключенні
Найчастіша проблема — відсутність зворотного клапана або спроба обійтися без нього. Здається, що це дрібниця, але без клапана гаряча вода з бойлера при нагріванні тисне назад у стояк, і в результаті сусіди зверху можуть отримати гарячу воду з холодного крана, а власник бойлера — постійні протікання через невідповідність тисків.
Друга поширена помилка — переплутані патрубки входу і виходу. Виглядає це так: бак гріє, а вода з крана йде ледь теплою. Причина проста — холодна вода йде транзитом через бак, не встигаючи нагрітися, а гаряча йде назад у стояк холодної через неправильне з’єднання.
Ще один нюанс — економія на запірних кранах. Здається, що два зайві крани — це зайві гроші і робота, але без них будь-яке обслуговування перетворюється на квест з перекриттям стояка на весь будинок.
І, звісно, ігнорування труби скидання із запобіжного клапана. Вода під час нагрівання крапає завжди, це нормальна робота системи, і якщо не вивести трубку в каналізацію або хоча б підставити ємність, вода буде капати просто на підлогу.
Підключення бойлера — робота, яка під силу людині з базовими навичками сантехніка, головне не поспішати і перевіряти кожне з’єднання. Якщо є сумніви щодо стану стояка, проводки чи власних сил — краще один раз викликати майстра, ніж потім розбиратися із затопленими сусідами знизу.
