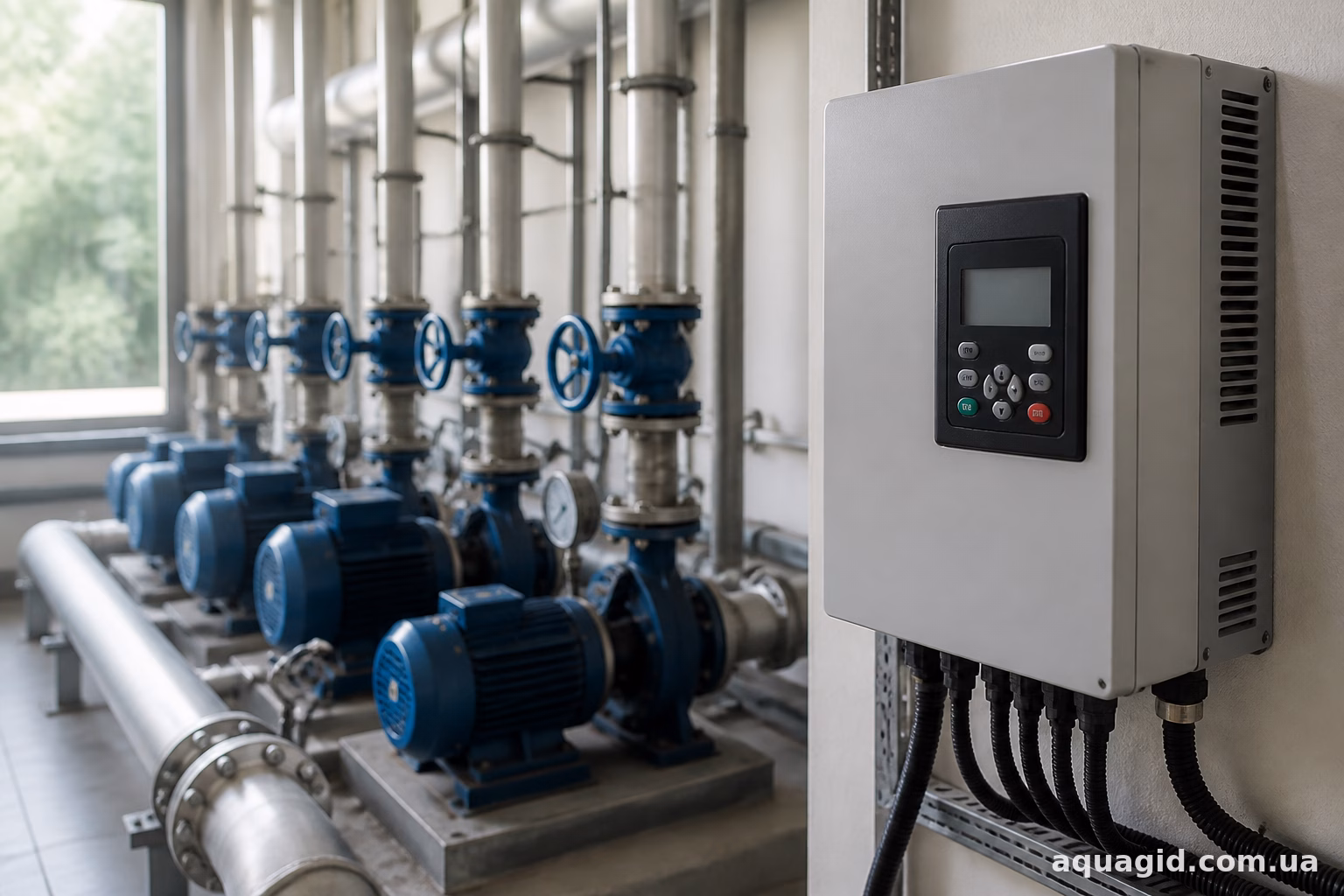

Що таке частотний перетворювач і навіщо він насосу
Насос за замовчуванням працює за принципом «увімкнено — вимкнено». Або крутиться на повну, або стоїть. А тиск у системі водопостачання весь час стрибає: то хтось відкрив кран на кухні, то поливає город з двох шлангів одночасно, то взагалі нікого немає вдома і вода не потрібна зовсім. Насос цього не розуміє. Він видає той самий тиск і той самий об’єм води незалежно від реального попиту.
Частотний перетворювач (його ще називають інвертор або ЧРП) — це маленький електронний блок, який змінює частоту струму, що подається на двигун насоса. А разом з частотою міняється і швидкість обертання. Простими словами: пристрій дозволяє насосу працювати не на повну потужність, а рівно настільки, наскільки потрібно в конкретний момент.
Уявіть машину, яка їде на четвертій передачі і 6000 обертах навіть тоді, коли стоїть у заторі. Так само поводиться звичайний насос без частотника — постійно на межі, навіть коли води треба зовсім трохи.

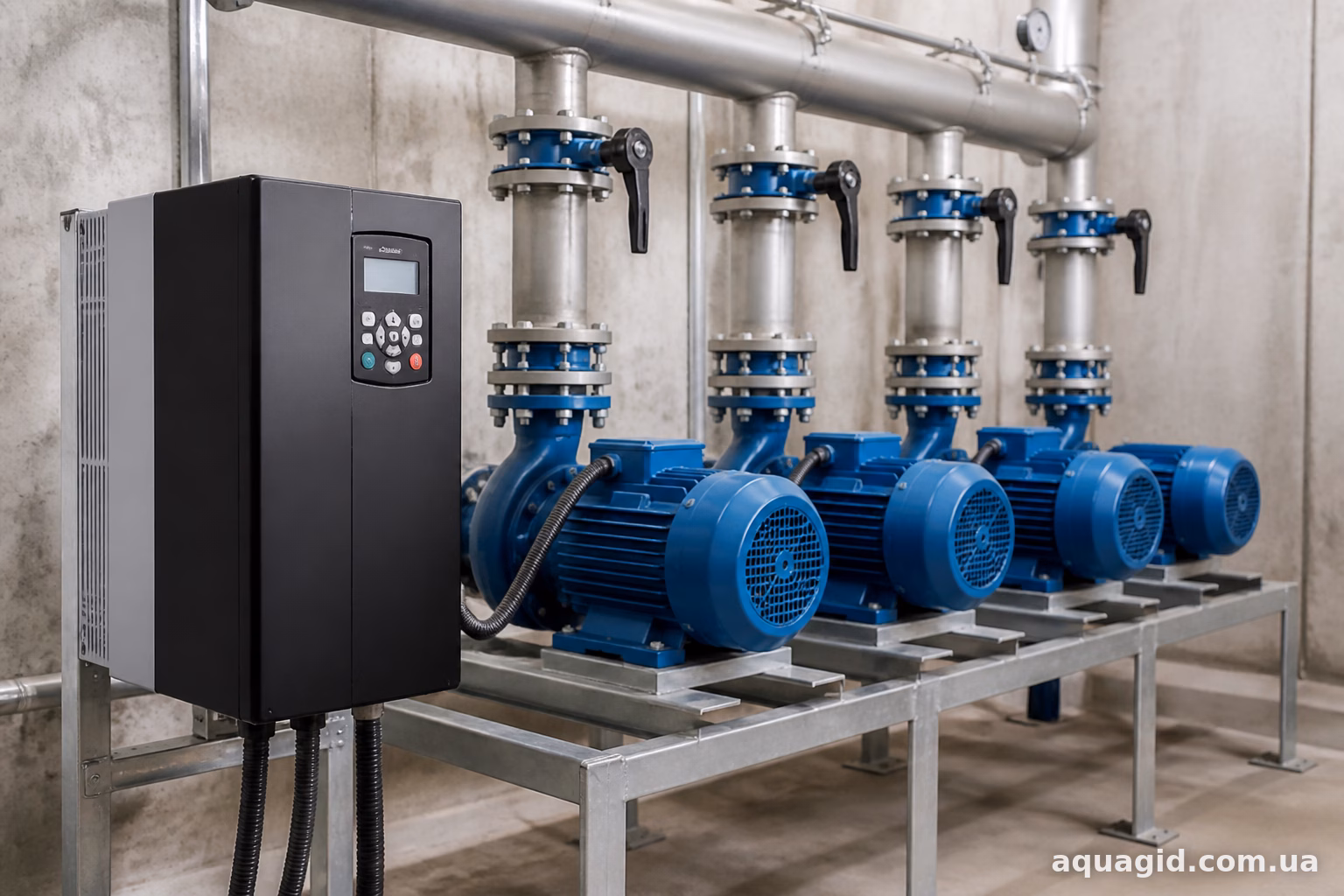

Як це виглядає на практиці
У приватному будинку зі свердловиною найпоширеніша скарга — стрибки тиску. Ввімкнув кран — тиск впав, вимкнув — гідроакумулятор бахнув повним тиском по трубах. З частотним перетворювачем такого немає. Датчик тиску постійно передає дані на контролер, той регулює обороти двигуна, і на виході — рівний, стабільний потік незалежно від того, скільки точок водорозбору відкрито.
У багатоповерхівках частотники ставлять на насосні станції підвищення тиску. Без них жителі верхніх поверхів або мучаться слабким напором, або на нижніх поверхах труби зношуються швидше через постійний надлишковий тиск.
У системах поливу — та ж історія. Відкрили один розпилювач — насос дав менше оборотів. Підключили другу лінію поливу — обороти зросли. Ніхто вручну нічого не крутить.
Що конкретно дає частотний перетворювач
Економія електроенергії. Це головний аргумент виробників, і він не перебільшений. За даними Grundfos та Wilo, при частковому навантаженні економія електрики може сягати 30-50%. Логіка проста: потужність споживання залежить від оборотів у кубічній залежності. Знизили обороти на 20% — споживання впало приблизно на 40%.
Плавний пуск двигуна. Без частотника насос при запуску отримує повне навантаження миттєво — це і гідроудари по трубах, і підвищений знос підшипників, і пусковий струм у 5-7 разів вищий за номінальний. З інвертором розгін плавний, за секунди, без ривків.
Стабільний тиск у системі. Не треба гадати, скільки поставити реле тиску і чи витримає стара труба черговий гідроудар. Тиск тримається на заданому рівні постійно.
Захист насоса від сухого ходу, перевантаження, коротких циклів. Більшість сучасних перетворювачів мають вбудовану діагностику. Якщо у свердловині закінчилась вода — насос зупиниться, а не спалить обмотку.
Менше циклів вмикання-вимикання. Це продовжує ресурс двигуна в рази. Насос, який раніше вмикався 40-50 разів на день, з частотником може працювати практично безперервно на низьких обертах — і зношується значно повільніше.

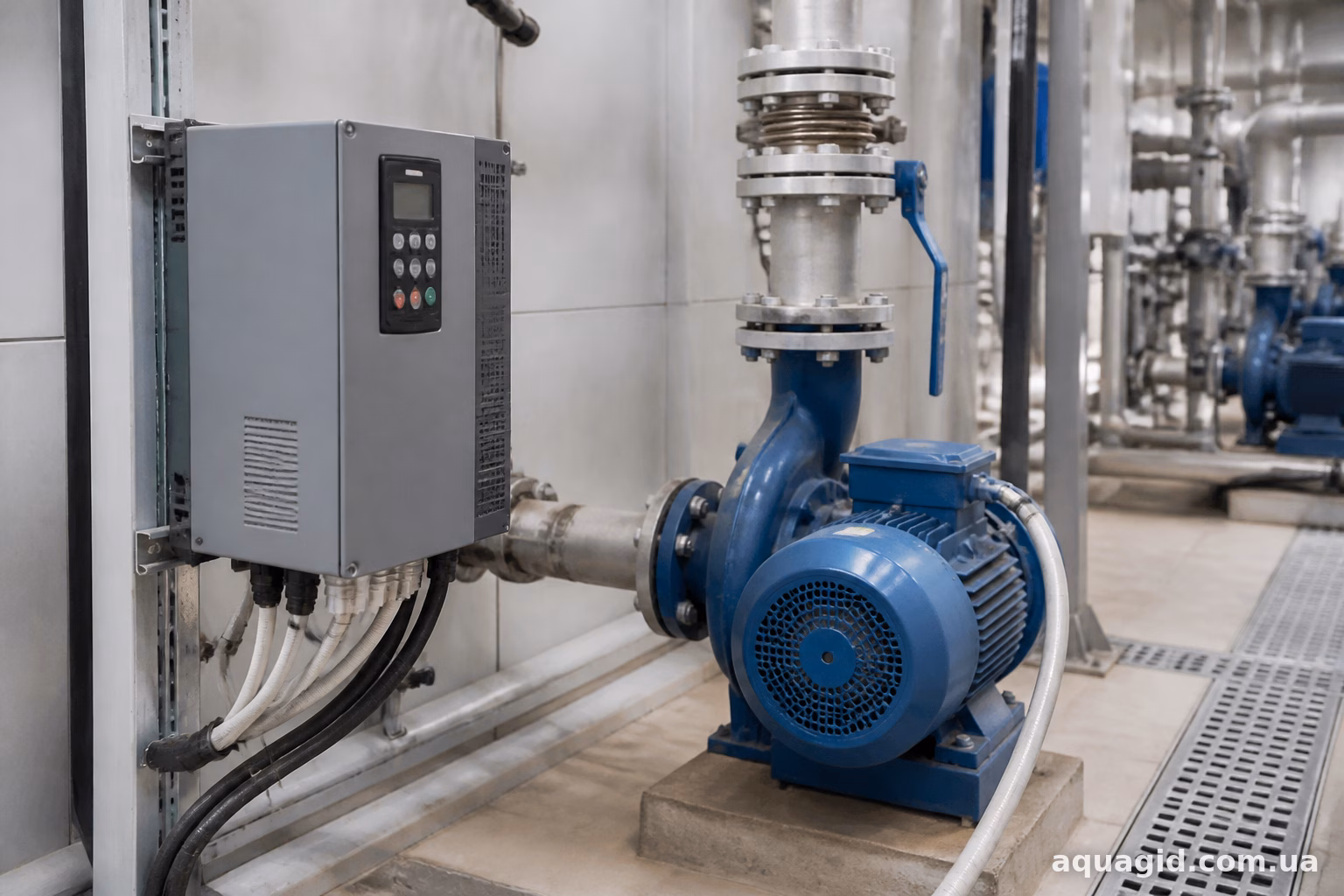

Скільки це коштує
Тут все залежить від потужності насоса і бренду. Окремий блок частотного перетворювача для побутового насоса потужністю до 1,5 кВт коштує приблизно 4000-8000 грн. Це продукти на кшталт Danfoss VLT, Grundfos CU 100 чи схожих рішень.
Дешевше — і зручніше для більшості власників приватних будинків — купити насосну станцію з уже вбудованим частотним перетворювачем. Наприклад, Grundfos SCALA2 або Wilo-Isar одразу продаються з інтегрованим інвертором, датчиком тиску і всією електронікою в одному корпусі. Ціна такого комплекту стартує від 15000-18000 грн і йде вгору залежно від потужності.
Для промислових насосів чи потужних станцій підвищення тиску вартість перетворювача рахують окремо, і тут вже цифри від 10000 до 50000+ грн залежно від кіловат.
Чи окупається ціна
Чесна відповідь: залежить від того, як насос використовується.
Якщо насос працює 2-3 години на добу з невеликим навантаженням — окупність буде довгою, років 5-7, а то й довше. Економія на електриці за такий режим невелика в абсолютних цифрах.
Якщо насос працює постійно, з навантаженням, що часто змінюється — наприклад, у багатоквартирному будинку або на об’єкті з нерівномірним водоспоживанням — окупність може бути 2-3 роки, а іноді й швидше. Тут економія електрики складається з реальних сотень-тисяч гривень щомісяця.
Але економія електроенергії — це лише частина вигоди. Друга частина, яку часто недооцінюють, — це ресурс обладнання. Насос без частотника, який постійно вмикається-вимикається під ударами тиску, живе в середньому 5-7 років. Той самий насос з плавним пуском і стабільним навантаженням може пропрацювати 10-15 років. Заміна насоса — це теж гроші, і чималі, особливо якщо мова про заглибний насос для свердловини глибиною 40-60 метрів, де ще й підйом-опускання коштує окремих грошей майстру.
Плюс труби. Гідроудари з часом розхитують з’єднання, особливо на старих металевих трубах чи фітингах. Постійні мікроудари скорочують строк служби сантехніки в цілому — від змішувачів до пральної машини.
Якщо рахувати все разом — електрику, ресурс насоса, ресурс труб і сантехніки, менше викликів майстра — картина виходить зовсім інша, ніж якщо дивитись тільки на цифру в чеку за електрику.

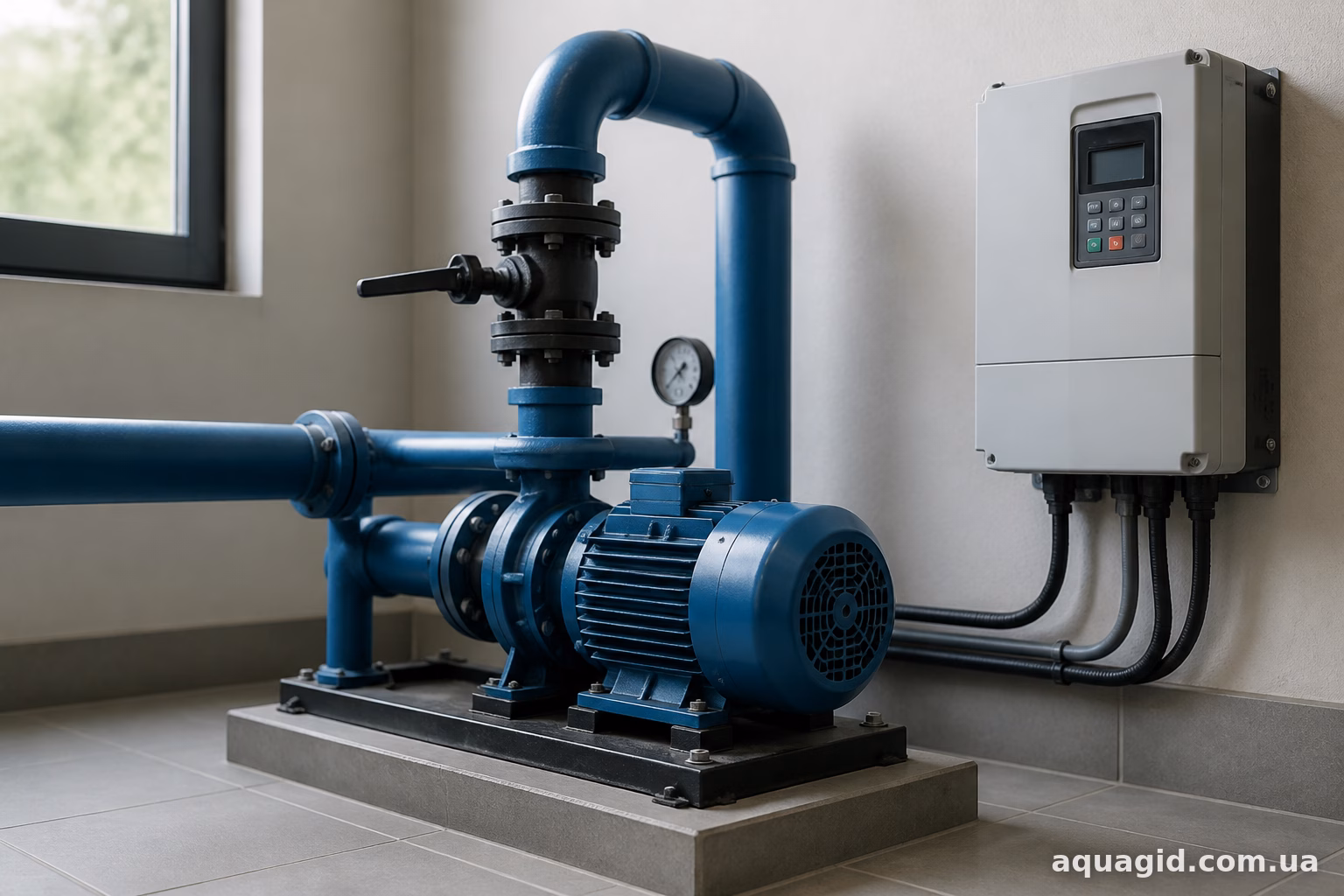

Коли частотник не потрібен
Чесно кажучи, не кожному насосу потрібен інвертор. Якщо мова про сезонний насос для поливу городу, який працює три місяці на рік по годині-дві, — переплата за частотник просто не встигне окупитися ніколи. Тут простіше поставити звичайний насос з реле тиску або гідроакумулятором.
Так само для маленького будиночка з одним-двома споживачами води, де немає стрибків навантаження, ефект від частотника буде мінімальним. Різниця в комфорті відчутна, але фінансово це радше про зручність, ніж про економію.
А от де частотник виправданий майже завжди:
- приватний будинок з кількома точками водорозбору (кухня, ванна, туалет, полив, пральна і посудомийна машини одночасно);
- система з періодичними великими навантаженнями — наприклад, наповнення басейну поряд зі звичайним побутовим використанням;
- багатоквартирні будинки і насосні станції підвищення тиску;
- об’єкти з дуже нерівномірним водоспоживанням протягом доби.
На що звертати увагу при виборі
Насамперед — потужність насоса має відповідати можливостям перетворювача. Купувати інвертор “з запасом” не завжди правильно — електроніка працює ефективніше, коли підібрана під конкретне навантаження, а не з великим запасом потужності.
Другий момент — ступінь захисту корпуса (IP). Якщо блок стоїть у підвалі чи котельні з підвищеною вологістю, потрібен захист не нижче IP54, а краще IP55.
Третє — сумісність з насосом. Не всі частотники підходять до всіх моделей насосів без додаткового налаштування. Найпростіше — брати перетворювач того ж бренду, що і насос: Grundfos до Grundfos, Wilo до Wilo. Або одразу купувати насосну станцію з заводською інтеграцією — так менше шансів на конфлікт електроніки і зайві налаштування вручну.
І останнє — гарантія та сервіс. Електроніка ламається рідко, але коли ламається — важливо, щоб поруч був сервісний центр, а не довелось везти блок в інше місто на діагностику.
Частотний перетворювач — не панацея і не обов’язковий елемент для кожного насоса. Але для систем з нерівномірним навантаженням це рішення, яке реально економить гроші на електриці, продовжує життя насосу і трубам, і просто робить користування водою комфортнішим — без стрибків тиску і гуркоту реле. Питання не “чи потрібен взагалі”, а “чи виправданий саме у вашому випадку” — і відповідь на нього залежить від того, як часто і як нерівномірно ви використовуєте воду щодня.
